Kľúčové výhody na prvý pohľad
Rýchle nasadenie
Inštalácia pre jednu-osobu za menej ako 10 minút bez špeciálneho vybavenia
01
Protišmykové inžinierstvo
Presná špirálová konštrukcia so zosilnenými klinovými blokmi zaisťuje nulovú migráciu káblov
02
Univerzálna kompatibilita
Prispôsobí sa priemeru kábla Φ8-20 mm ADSS s jednoplášťovou a dvojplášťovou konfiguráciou
03
Trvanlivosť overená počasím{{0}
UV-stabilizované materiály odolávajú -40 stupňom až +70 stupňom, soľnej hmle a vysokonapäťovému prostrediu
04
Globálna certifikácia
Vyhovuje štandardom IEEE, IEC a ASTM pre telekomunikačnú infraštruktúru
05
Technické špecifikácie a údaje o výkone

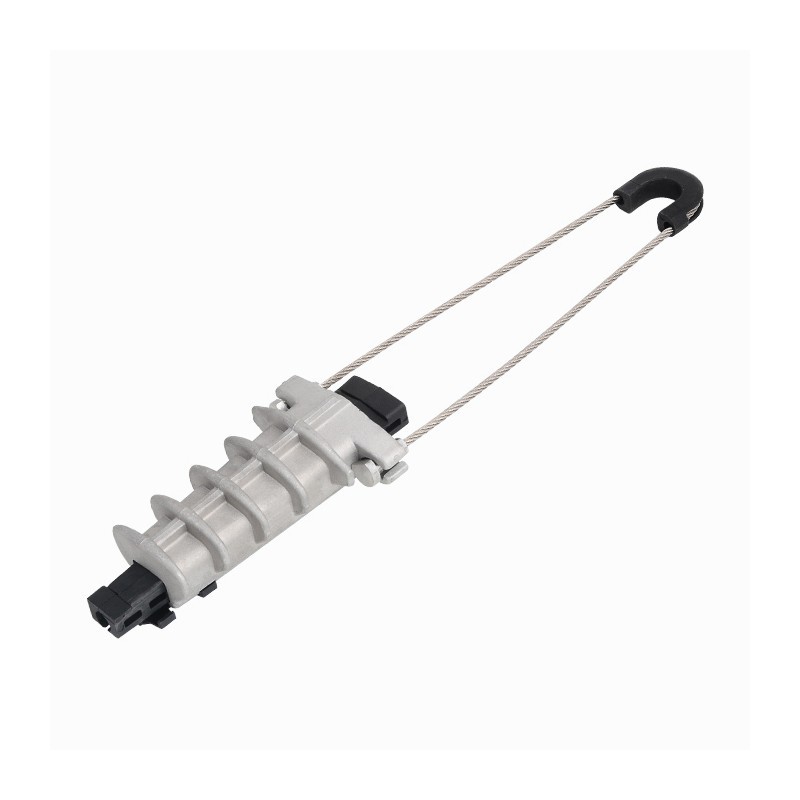

Výkres produktu
Štandardný modelový rad
| Modelová séria | Priemer kábla (mm) | Kapacita RTS (%) | Materiál tela | Klinové zloženie | Prevádzková teplota ( stupeň ) | Jednotková hmotnosť (kg) |
|---|---|---|---|---|---|---|
| ADC-810 | 8.0 - 10.0 | Väčšie alebo rovné 95 | GF-Nylon 66 | TPE/Shore A80 | -40 až +70 | 0.65 |
| ADC-1012 | 10.0 - 12.0 | Väčšie alebo rovné 95 | GF-Nylon 66 | TPE/Shore A80 | -40 až +70 | 0.75 |
| ADC-1214 | 12.0 - 14.0 | Väčšie alebo rovné 95 | GF-Nylon 66 | TPE/Shore A82 | -40 až +70 | 0.85 |
| ADC-1416 | 14.0 - 16.0 | Väčšie alebo rovné 95 | GF-Nylon 66 | TPE/Shore A82 | -40 až +70 | 0.95 |
| ADC-1618 | 16.0 - 18.0 | Väčšie alebo rovné 95 | Zliatina hliníka | TPE/Shore A85 | -40 až +70 | 1.15 |
| ADC-1820-HD | 18.0 - 20.0 | Väčšie alebo rovné 95 | Zliatina hliníka | TPE/Shore A85 | -40 až +70 | 1.35 |
Séria Heavy{0}}Duty
| Modelová séria | Priemer kábla (mm) | Kapacita RTS (kN) | Dĺžka pancierovej tyče (mm) | Vhodné rozpätie (m) | Maximálne zaťaženie v ťahu |
|---|---|---|---|---|---|
| ADC-1214-LS | 12.0 - 14.0 | 12 | 1200 | 400-800 | 70 kN |
| ADC-1618-LS | 16.0 - 18.0 | 18 | 1400 | 600-1000 | 100 kN |
| ADC-2024-XHD | 20.0 - 24.0 | 24 | 1600 | 800-1200 | 160 kN |
Konečné riešenie
Konštrukcia hlavného tela
Nylon 66 vyplnený sklom-
Pevnosť v ťahu 85 MPa (ASTM D638)
obsah UV stabilizátora 2,5%
Stupeň horľavosti UL94 V-2
Zliatina hliníka 6061-T6
Medza klzu 240 MPa
Ochrana proti korózii prostredníctvom eloxovania typu II
Hrúbka eloxovania 10-15μm
Materiály klinových blokov
Termoplastický elastomér (TPE)
Tvrdosť Shore A 80-85
Kompresná súprava<15% (22 hrs @ 70°C per ASTM D395)
Vnútorný vzor uchopenia
Konfigurácia diamantových{0}zubov
Výška zubov 0,5 mm
rozstup 2 mm
Závesný hardvér
304 nehrdzavejúca oceľ
Pevnosť v ťahu minimálne 515 MPa
Salt spray resistance >500 hodín (ASTM B117)
Žiarovo{0}}pozinkované možnosti
Hrúbka zinkového povlaku 70-85μm
V súlade s ASTM A153
Povrchová úprava
Ochrana proti korózii
Všetky kovové komponenty prechádzajú špecializovanou povrchovou úpravou, aby bola zaistená dlhodobá-odolnosť voči korózii v drsných podmienkach prostredia:
Eloxovanie typu II
Hliníkové komponenty sú ošetrené eloxovaním typu II, čím sa vytvára ochranná vrstva oxidu s hrúbkou 10-15μm, ktorá poskytuje vynikajúcu odolnosť proti korózii a tvrdosť povrchu.
Žiarové-zinkovanie ponorom
Komponenty z uhlíkovej ocele prechádzajú žiarovým-pozinkovaním podľa ASTM A153 s hrúbkou zinkového povlaku 70 – 85 μm pre vynikajúcu ochranu proti korózii v priemyselných a pobrežných prostrediach.
UV stabilizácia
Polymérové komponenty obsahujú 2,5 % UV stabilizátora, aby sa zabránilo degradácii pri dlhodobom vystavení slnku, čím sa zabezpečí zachovanie výkonu pri aplikáciách na priamom slnku.
Špecifikácie povrchovej úpravy
Hliníkové komponenty
Hrúbka eloxovania: 10-15 μm
Farba: Prírodná
Tvrdosť: Väčšia alebo rovná 300 HV
Odolnosť voči soľnému spreju: Väčšia alebo rovná 1000 hodinám
Komponenty z nehrdzavejúcej ocele
Povrchová úprava: #4 štetec
Pasivácia: Kyselina citrónová
Odolnosť voči soľnému spreju: Väčšia alebo rovná 500 hodinám
Stupeň korózie: 304/316
Polymérne zložky
UV stabilizátor: 2,5% obsah
Hodnotenie plameňa: UL94 V-2
Stabilita farieb: ΔE < 3 (5000 hodín)
Odolnosť voči poveternostným vplyvom: ISO 4892-3
Hlavné výhody
Slepá svorka ADSS{0}} predstavuje zmenu paradigmy v tom, ako telekomunikační poskytovatelia pristupujú ku káblovým koncovkám na vežových a stĺpových koncových bodoch. Na rozdiel od tradičných kovových uchopovacích systémov, pri ktorých hrozí poškodenie vlákna v dôsledku kompresného napätia, naše navrhnuté riešenie poskytuje optimálne rozloženie zaťaženia pri zachovaní integrity signálu v extrémnych podmienkach prostredia.
Široká všestrannosť použitia
výzva:
Sieťoví operátori sa často stretávajú s nekonzistentnými špecifikáciami káblov v rámci nasadení od viacerých{0}}dodávateľov, čo vedie k zložitosti inventára a oneskoreniam inštalácie.
Riešenie:
Naša modulárna architektúra slepej svorky ADSS{0}} podporuje široký rozsah priemerov káblov od 8 mm do 20 mm prostredníctvom vymeniteľných klinových vložiek. Jeden technik môže prispôsobiť hardvér zakončenia-na mieste výberom vhodnej konfigurácie vložky, čím eliminuje potrebu viacerých modelov svoriek.
Táto všestrannosť znižuje skladové zásoby o 60 % a zároveň zaisťuje kompatibilitu s jednoplášťovými MDPE (stredne-polyetylénovými) a dvojplášťovými AT (Anti-sledovanie) káblovými konštrukciami bežne používanými vo vysokonapäťových koridoroch.
Popredná sila v odvetví-
výzva:
Konvenčné kompresné svorky sústreďujú radiálne sily v lokalizovaných bodoch, čím vytvárajú mikro-trhliny v plášti kábla a potenciálne ohrozujú geometriu vlákna pri trvalom zaťažení ťahom.
Riešenie:
Špirálovitá predtvarovaná tyč našej svorky ADSS{0}}rozdeľuje uchopovacie sily cez 360-stupňové kontaktné zóny siahajúce 600-800 mm pozdĺž dĺžky kábla. Tento inžiniersky prístup dosahuje pridržiavaciu kapacitu presahujúcu 95 % menovitého ťahu kábla (RTS) bez vyvolania škodlivých koncentrácií napätia.
Overenie v teréne demonštruje zachovanie výkonu po 500 tepelných cykloch (-20 stupňov až +60 stupňov) a trvalé vystavenie zaťaženiu vetrom rýchlosťou 80 mph v kombinácii s 12 mm radiálnou akumuláciou ľadu.
Zrýchlená účinnosť inštalácie
výzva:
Náklady na prácu predstavujú 40-50 % rozpočtu na nasadenie leteckých vlákien, pričom tradičné inštalácie-v slepej uličke si vyžadujú dvojčlennú posádku a hydraulické lisovacie nástroje.
Riešenie:
Naša{0}}beznástrojová slepá svorka ADSS{1}}využíva samo-zarovnávacie telo kužeľa s pred-zmontovanými plastovými klinovými blokmi, ktoré sa zapoja jednoduchým tlakom ruky.
Postup inštalácie vyžaduje iba tri kroky:
- Označte polohu kábla
- Nasuňte zostavu svorky na kábel
- Použite uvoľnenie napätia a zaistite montážny materiál
Certifikovaní inštalatéri dokončia ukončenie za 8 – 12 minút oproti 25 – 30 minútam pri skrutkovaných alternatívach, čím sa skráti čas nasadenia posádky o 65 % na projektoch s rozlohou 50+ pólov.
Odolnosť voči životnému prostrediu
výzva:
Vonkajšia infraštruktúra optických vlákien musí vydržať desaťročia UV žiarenia, prenikania vlhkosti, vystavenia chemikáliám a tepelného cyklovania bez degradácie, ktorá ohrozuje mechanický alebo dielektrický výkon.
Riešenie:
Špecifikácie materiálu pre slepú svorku ADSS-zahŕňajú UV-stabilizovaný sklom- nylon vystužený pre telo hlavného telesa (pevnosť v ťahu 85 MPa), závesný hardvér z nehrdzavejúcej ocele 304 (odolnosť proti korózii podľa ASTM B117 testovania soľným postrekom) a termoplastické elastomérové klinové vložky navrhnuté pre teplotnú stabilitu v rozsahu -70} stupňov
Nezávislé laboratórne overenie potvrdzuje nulovú degradáciu výkonu po 2000-hodinových protokoloch zrýchleného starnutia, ktoré simulujú 25-ročné vystavenie poľa v pobrežnej a priemyselnej atmosfére.
Aplikačné scenáre
Slepá svorka ADSS{0}} slúži ako primárne koncové rozhranie naprieč rôznymi sieťovými architektúrami, ktoré poskytuje bezpečné ukotvenie a zároveň vyhovuje mechanickým požiadavkám rôznych konfigurácií nasadenia antény.
Primárne aplikačné prostredia
Terminálové póly
Konfigurácia jednej svorky ukotvuje kábel v počiatočných alebo koncových bodoch siete. Typické nasadenie zahŕňa jednu svorkovú jednotku na štruktúru terminálu s priamym pripojením k{2}}hardvéru namontovanému na stĺpe prostredníctvom náprstkových-zostáv vidlice.
Uhlové a rohové veže
Zmeny smeru presahujúce 15 stupňov vyžadujú inštaláciu dvojitých-svoriek (jedna na každý smer kábla), aby sa vyrovnali nerovnaké pozdĺžne sily. Flexibilný oblúk svorky ADSS{3}}umožňuje montáž pod uhlom posunutia až do 30 stupňov.
Napínacie štruktúry
Intermediate support points along extended cable routes (>800 m medzi spojovacími bodmi) využívajú konfigurácie s dvoma svorkami na udržanie konštrukčnej úrovne napätia a zároveň poskytujú prístup pre budúce rozdeľovanie káblov.
Križovatky a prechodové body
Diaľničné nadjazdy, riečne križovatky a prechody v -pravej{1}}prechode vyžadujú vylepšené mechanické zabezpečenie. Varianty svoriek ADSS pre ťažké-záťažové miesta-s vystuženými konštrukčnými tyčami sú vhodné pre tieto špecializované aplikácie.
Pokyny pre kompatibilitu káblov
Jednoplášťové káble ADSS
Štandardná konfigurácia svoriek je vhodná pre káble opláštené MDPE (polyetylén strednej{0}}hustoty) s vonkajším priemerom od 8 mm do 16 mm.
Tieto káble zvyčajne fungujú v prostredí so stredným{0}}napätím (<69 kV) where electric field intensity remains below corona inception thresholds. Select wedge inserts based on precise cable diameter measurements taken at room temperature (20°C ±2°C).
Dvojplášťové (AT) káble ADSS
High-voltage applications (>69 kV) vyžadujú konštrukcie plášťa proti{1}}sledovaniu so špecializovanými elektricky vodivými vonkajšími vrstvami.
Slepá svorka ADSS{0}} vyhovuje týmto vylepšeným dizajnom káblov v rozsahu priemerov od 12 mm do 20 mm pomocou nadrozmerných klinových konfigurácií. Kritická špecifikácia: overte si kompatibilitu materiálu plášťa-Bundy AT sa nesmú dotýkať holých kovových hardvérových komponentov, aby sa predišlo degradácii sledovania.
Obrnená a zvýšená pevnosť
Káble obsahujúce obvodové vystuženie z aramidovej priadze alebo centrálne FRP (vláknom vystužené plasty) pevnostné prvky vyžadujú starostlivý výber svorky.
Prezrite si technické tabuľky zodpovedajúce typu konštrukcie kábla príslušným hodnotám klinovej tvrdosti (hodnoty tvrdosti Shore A medzi 70-85 pre štandardné aplikácie).
Štrukturálne obmedzenia a hranice dizajnu
Obmedzenia minimálneho uhla
Slepá svorka ADSS{0}} udržuje špecifikovaný výkon uchopenia pri inštalačných uhloch medzi 0-5 stupňami od smeru čiary. Inštalácie presahujúce 5-stupňové uhly vychýlenia vyžadujú špeciálne hardvérové konfigurácie, aby sa zabránilo bočnému sklzu pri dynamickom zaťažení vetrom.
Parametre rozsahu napätia
Konštrukčné napätie by malo zostať v rámci 20-50 % RTS kábla počas bežných prevádzkových podmienok. Mechanická výhoda svorky umožňuje dočasné montážne napätie až do 600 lbf (2,7 kN) počas operácií ťahania, ale trvalé pracovné zaťaženie nesmie prekročiť limity špecifikované výrobcom.
Zakázané aplikácie
Slepá svorka ADSS{0}}je navrhnutá výhradne pre funkcie ukončenia káblov a nikdy nesmie slúžiť ako zdvíhacie zariadenie na bezpečnostné aplikácie, dočasná podpora káblov počas stavebných fáz alebo núdzové záložné zadržiavacie systémy.
Proces výberu-za{1}}krokom
úspešné prípady
Vyberte si plán, ktorý vám najviac vyhovuje.
Merač priemeru kábla
Pomocou presného posuvného meradla zmerajte vonkajší priemer kábla v troch bodoch rozmiestnených po 120 stupňoch po obvode. Spriemerujte merania a vyberte model svorky prispôsobený tomuto rozmeru s toleranciou ±0,5 mm.
Poznámka: Teplotné{0}}kompenzačné merania uskutočnené mimo rozsahu okolitého prostredia 15-25 stupňov (káble ADSS sa roztiahnu ~0,2 mm na zvýšenie teploty o 10 stupňov).
Overenie typu bundy
Identifikujte konštrukciu kábla z dokumentácie výrobcu:
Jedno-bunda (MDPE): Štandardná klinová konfigurácia
Dvojitá-bunda (AT): Zadajte príponu „DJ“ vyžadujúcu vylepšené vložky na uchopenie
Obrnené varianty: Konfigurácie špeciálnych objednávok-konzultujte s inžiniermi
Výpočet pevnosti pri držaní
Získajte hodnotu RTS kábla zo špecifikačného listu. Vypočítajte požadovanú kapacitu svorky pomocou vzorca:
Hodnotenie svorky=Konštrukčné napätie ÷ Bezpečnostný faktor
Kde bezpečnostný faktor=1.5 pre normálne podmienky, 2,0 pre silné-veterné/ľadové zóny
Overte, či vybraný model slepej svorky ADSS{0}} poskytuje 95 % retenciu RTS podľa zverejnených tabuliek zaťaženia.
Výber komponentov príslušenstva
Štandardná inštalácia vyžaduje:
Náprstok-zostava vidlice (séria TC): kapacita 12 – 20 kN
U-montážna konzola na skrutky (séria UB): Zodpovedá priemeru pólu
Predlžovací článok (voliteľné): Pre konfigurácie s odsadenou montážou
Poistná{0}matica proti otáčaniu: Nerezová oceľ M16 alebo 5/8" hardvér
Prehľad inštalácie
Pred-príprava na inštaláciu
Príprava povrchu kábla
Odstráňte nečistoty, ľad alebo nečistoty z upínacej zóny pomocou handričiek, ktoré nepúšťajú vlákna, navlhčených v izopropylalkohole. Nedotýkajte sa vyčistených oblastí holými rukami-kožné oleje znižujú koeficient trenia až o 20 %.
Overenie hardvérových komponentov
Rozbaľte svorku ADSS{0}} a skontrolujte, či je telo kužeľa neporušené, správne usadené klinové bloky, stav ohybnej lana a kompletné súpravy upevňovacích prvkov.
Hodnotenie štrukturálneho bodu pripojenia
Potvrďte, že montážny materiál na stĺp alebo vežu vydrží 2-násobok predpokladaného pracovného zaťaženia. Drevené stožiare vyžadujú inštaláciu cez-skrutky s opornými doskami.
Montáž a zapojenie svorky
Umiestnenie a zarovnanie
Nasuňte otvorené teleso svorky ADSS{0}} na kábel a zarovnajte jeho pozdĺžnu os so stredovou čiarou kábla. Otvor kužeľového kužeľa by mal smerovať v smere napätia kábla.
Inštalácia klinového bloku
Najprv vložte spodný klinový blok a uistite sa, že vzor kosoštvorcového{0}}zubu sa dotýka plášťa kábla. Zarovnajte horný klinový blok a pevne zatlačte, kým sa obe polovice nezhodujú s vnútorným zúžením tela kužeľa.
Aplikácia napätia
Pri zachovaní axiálneho vyrovnania aplikujte na kábel postupné napätie pomocou ručnej ťahovej sily alebo napínača kábla nastaveného na 30 – 50 % projektovaného napätia.
Záverečné zaistenie
Bail Connection a Load Transfer
Pripevnite ohybnú čeľusť k zostave náprstku-záhlavia a uistite sa, že spojovací kolík úplne zapadá do tela závesu. Utiahnite zaisťovaciu skrutku podľa špecifikácií výrobcu.
Kontrolný zoznam po{0}}kontrole inštalácie
- Klinové bloky zostávajú úplne zasunuté bez medzier
- Plášť kábla nevykazuje žiadne viditeľné poškodenia
- Uhol lana nepresahuje 5 stupňov od stredovej čiary kábla
- Všetky upevňovacie prvky sú utiahnuté na špecifikované hodnoty krútiaceho momentu
- Zachovaný minimálny polomer ohybu
FAQ
Otázka: Ako určím správny model svorky, keď priemer kábla spadá medzi rozsahy veľkostí?
Odpoveď: Keď sa nameraný priemer priblíži k hornej hranici jedného modelu a dolnej hranici ďalšej väčšej veľkosti, vyberte väčšiu svorku a použite zodpovedajúcu klinovú vložku s malým-priemerom. Tento prístup zaisťuje primeranú kompresiu bez nadmerného{2}}utiahnutia. Príklad: Pre 13,8 mm kábel si vyberte model ADC-1416 s 14 mm klinovou konfiguráciou namiesto naťahovania ADC-1214 na jeho maximálnu kapacitu.
Otázka: Čo v praxi znamená „Väčšia alebo rovná 95 % kapacity RTS“?
Odpoveď: Menovitá pevnosť v ťahu (RTS) predstavuje zaťaženie kábla pri pretrhnutí v kontrolovaných laboratórnych podmienkach. Svorka s hodnotou RTS väčšia alebo rovná 95 % zachová integritu uchopenia až do 95 % prahu zlomenia bez skĺznutia. Pre kábel s 10 kN RTS poskytuje slepá svorka ADSS{5}} bezpečné ukončenie až do 9,5 kN aplikovaného napätia-, čo je oveľa viac, než je typické pracovné zaťaženie 4-5 kN vo väčšine nasadení.
Otázka: Čo odlišuje špecifikácie objednávania jednobundy a dvoch{1}bund?
Odpoveď: Káble s jedným-plášťom majú jednu ochrannú vrstvu MDPE, zatiaľ čo káble s dvojitým{1}}plášťom (AT) obsahujú vonkajšiu elektricky vodivú vrstvu pre prostredie s vysokým-napätím. Hlavný rozdiel: konfigurácie dvojitej-bundy vyžadujú klinové vložky s upravenými vzormi úchopu, aby sa predišlo poškodeniu vodivej vonkajšej vrstvy pri zachovaní pevnosti. Pri objednávaní vždy špecifikujte typ plášťa, aby ste dostali vhodný hardvér.
Otázka: Môže slepá svorka ADSS{0}} fungovať spoľahlivo v pobrežnom alebo priemyselne znečistenom prostredí?
A: Yes-material selection specifically addresses harsh atmospheric conditions. The UV-stabilized nylon body resists degradation from ozone and industrial chemicals, while 304 stainless steel hardware withstands salt spray per ASTM B117 testing (>500 hodín expozície bez korózie). Pre extrémne morské prostredie upgradujte na komponenty z nehrdzavejúcej ocele 316 pre lepšiu ochranu. Pravidelné vizuálne kontroly každých 24 mesiacov zabezpečujú včasné odhalenie akéhokoľvek zhoršenia životného prostredia.
Otázka: Dá sa svorka opätovne použiť, ak potrebujem premiestniť alebo premiestniť kábel?
Odpoveď: Slepá svorka ADSS{0}} využíva mechanickú klinovú kompresiu, ktorá sa trvalo prispôsobí špecifickému povrchu kábla počas počiatočnej inštalácie. Zatiaľ čo samotné telo svorky zostáva nedotknuté, klinové bloky a kontaktná zóna plášťa kábla sa pri prvom-pripojení mikroskopicky deformujú. Opätovné použitie riskuje ohrozenie zadržiavacej kapacity v dôsledku nedokonalého{4}}opätovného zapojenia týchto opotrebovaných povrchov. Osvedčený postup: nasaďte nové zostavy svoriek pre každú inštaláciu, aby ste zachovali záručné krytie a záruky výkonu.
Technická dokonalosť pre kritickú infraštruktúru
Sieťovým architektom, ktorí navrhujú optickú infraštruktúru novej{0}}generácie, stavebným manažérom, ktorí dohliadajú na rozsiahle{1}}projekty nasadzovania, alebo tímom údržby zodpovedným za existujúcu vzdušnú elektráreň, poskytuje svorka ADSS{2}}slepý výkon, ktorý obstojí v skúške času.
